Вступление про чертежи

Грамотное чтение чертежа — залог успеха любого технического специалиста: инженера, токаря, резчика по металлу, сборщика и др.

Что же такое чертеж? Чертеж — это графический конструкторский документ, который содержит все необходимые данные для изготовления, сборки, упаковки изделия и строительства объектов.

Исходя из определения чертежа, очевидно, что типов чертежей существует немалое количество: чертежи деталей, сборочные чертежи, упаковочные, монтажные и прочие. С типами и их отличительными особенностями можно ознакомится в нашей статье про разновидности чертежей. А в данной статье мы рассмотрим обозначения на деталировочных и сборочных чертежах из области машиностроения. Примеры таких типов чертежей приведены на рисунках 1 и 2.

Рисунок 1 — Чертеж детали корпуса (деталировочный чертёж)

Рисунок 2 — Сборочный чертеж рукояти подъемного устройства

Чтение рамки на чертеже

С чего же начать чтение чертежа? С рамки (штампа).

Как вы наверняка знаете, все чертежи оформляются по определенным правилам, согласно ГОСТам. ГОСТ 2.104-2006 как раз и описывает правила оформления чертежной рамки: её размеры, какие надписи и в какие поля необходимо расположить.

Итак, что же важного мы можем найти в рамке? Рассмотрим на примере чертежа детали на рисунке 3. Самые важные графы мы отметили цифрами так же, как в вышеупомянутом ГОСТе.

Рисунок 3 — Чертеж детали «труба» с нумерацией граф

Графа 1 — Наименование изделия. На приведённом примере – труба.

Графа 2 — Обозначение. Своеобразный номер (децимальный), который присущ только данному чертежу. Децимальный номер может быть сформирован в соответствии с Классификатором ЕСКД. В основном это требуется для, так называемой, военной приёмки. Также данный номер может быть присвоен согласно внутренним нормам предприятия-разработчика.

Графа 3 — Материал. Эта графа заполняется только в чертежах деталей. В данной графе может быть указан материал или сортамент материала (прокат: труба, уголок, швеллер и др), если конструктор рекомендует изготавливать именно из проката.

Графа 5 — Масса изделий, обычно указывается в килограммах и не имеет приписок. В случаях, когда массу необходимо показать не в килограммах, а в других единицах, после числового значения указывается нужная единица измерения в сокращенном виде: 25 г, 10 т, 300 мг и т.п.

Графа 6 — Масштаб чертежа. Важно отметить, что произвольные масштабы не допускаются, а лишь те, которые прописаны в ГОСТ 2.302-68.

Графа 25 — Первичная применяемость. В этой графе ставится обозначение спецификации, в которой чертёж впервые используется.

Сборочные чертежи имеют аналогичную рамку, но есть некоторые отличия в заполнении граф. На рисунке 4 представлен сборочный чертеж ножки.

Рисунок 4 — Сборочный чертеж ножки – пример рамки (штампа)

Рассмотрим графы, которые отличаются от деталировочного чертежа.

В графе 1 помимо наименования изделия присутствует надпись “Сборочный чертеж” — это наименование документа.

В графе 2 также присутствует аббревиатура СБ, которая и обозначает сборочный чертеж.

Графа 3 не заполняется.

Итак, прочитав рамку чертежа, мы уже знаем, что за деталь/изделие перед нами, из какого материала и какой массы. А что дальше? А дальше перейдем к изображению детали/изделия.

Виды на чертежах

Изображение детали или сборки мы с легкостью найдем на чертеже. Но ведь изображений на нём может быть несколько, а иногда их может быть много. Как не запутаться? ГОСТ 2.305-2008 регламентирует как должны быть изображены объекты на чертежах. Вот выдержка из ГОСТа: «Изображения предметов на чертеже следует выполнять по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рисунок 5)».

Рисунок 5 — Изображение объекта на чертеже

Некоторым может показаться несколько сложной эта схема, поэтому мы предлагаем её же, но в адаптации под известный кубик Рубика (Рисунок 6).

Чтение чертежей металлоконструкций. Как научиться читать чертежи металлоконструкций?

Любое производство, любое строительство металлических конструкций нереально без предварительной разработки технической документации – монтажных схем, чертежей металлоконструкций. Практически все, что создал человек – одежда, которую носим, автомобили, в которых ездим, уличные фонари, которые освещают дороги, дома, в которых живем, здания из металлических конструкций – все это разрабатывали по схемам и чертежам.

Схемы и чертежи передают идеи проектировщиков точно также как текст – мысли писателей. Чертежи конструкций из металла нельзя по-разному читать, их должны знать, как читать и понимать, одинаково все люди, которые берут участие в изготовлении изделий по чертежам, ремонте оборудования, его эксплуатации. Разрабатывать и оформлять чертежи КМД нужно с учетом правил оформления чертежей по ГОСТ, с учетом строительных норм и правил (СНиП), по требованиям «Системы проектной документации для строительства» — СПДС, по требованиям «Единой системы конструкторской документации» – ЕСКД, а также с условными обозначениями.

Поэтому данный чертежи проектируются конструкторским бюром КБ. В проектной документации должна быть графическая часть рабочих проектов и пояснительная текстовая записка. Текстовая записка состоит из результатов расчетов, которые обосновывают принятые решения, технических и нормативных документов, которые используются во время подготовки проектной документации, ссылок на ГОСТЫ, а также описания принятых технических решений и их пояснения. Графическая часть отображает принятые технические решения и делается в виде подробных планов, установочных чертежей, больших монтажных, сборочных схем металлоконструкций, исполнительных схем и чертежей. Так, на каждый объект строительства разрабатывают рабочую документацию, которая состоит из спецификаций изделий и оборудования, рабочих чертежей узлов и из документов в текстовой форме.

Как научиться читать чертежи

1. Начинать читать чертеж нужно с изучения основных методов, правил, видов нанесения на бумагу предметов всевозможного размера и формы на плоскости, а также стандартов и условных обозначений, которые должны быть на любом чертеже, когда его оформляешь. Следует обучиться технологии обработки соответствующих изделий.

2. Чтобы правильно читать чертежи, необходимо придерживаться такой последовательности:

• Изучите содержания главной надписи на чертежах. При помощи нее вы узнаете масштаб чертежа, материал, который используется для их изготовления, а также название деталей.
• Определите изображения, с помощью которых представили детали чертежей.
• Проанализируйте изображения чертежа. Представленные формы изделия или детали. Если сразу не сможете увидеть деталь, можете ее мысленно разделить на пару частей и постараться представить их геометрическую форму.
• Изучите размеры детали – представленные ее величины.

Ознакомления с чертежом поможет представить детали, изображенные на нем: по каким принципам расположены, как взаимодействуют и прочее. Внимательное чтение чертежей поможет не только рассмотреть на нем детали, позволяющие точно представить будущую форму изделия уже в готовом виде, но и узнать массу изделия, количество одинаковых деталей, название, а также рассчитать масштаб, учитывая все стандарты и требования.

3. После этого подробно ознакомьтесь со всеми размерами, изображенными на чертеже, дабы узнать допустимое отклонение от установленных размеров.

4. В конце, нужно установить тип чистоты поверхности каждого элемента, дабы в будущем на основании информации, полученной в процессе прочтения чертежа, представить каждый этап обработки и производства изделия на всех циклах, а также проанализировать, как эта деталь или изделие будет применено в конечном продукте или узле, по какому принципу будет работать, в каких условиях будет эксплуатироваться, и, какое предназначение будет исполнять.

Чтение чертежей пример. Чтение сборочного чертежа

Прочитать сборочный чертеж — это означает определить на­значение, устройство и принцип работы изображенного на нем изделия. При этом выясняют взаимодействие, способы соедине­ния и форму каждой детали.

Рекомендуемая последовательность чтения сборочных черте­жей:

Ознакомление с изделием. По основной надписи выяснить наименование изделия, масштаб изображения и др.

Чтение изображений. Определить, какие виды, разрезы, сечения даны на чертеже и каково назначение каждого изобра­жения. Выяснить положение секущих плоскостей, с помощью которых выполнены разрезы и сечения, а при наличии допол­нительных и местных видов — направления их проецирования.

Изучение составных частей изделия. По спецификации выяснить их наименования, по чертежу — форму и взаимное по­ложение. Изучить составные части изделия по порядку номеров позиций спецификации, причем изображения деталей сначала следует найти на том виде, на котором указан номер позиции, а затем — на остальных. Учесть, что при наличии разрезов выявлению формы детали способствуют одинаковые наклон и частота линий штриховки ее сечений.

Изучение конструкции изделия. Выяснить характер соеди­нения отдельных деталей между собой. Для неразъемных соеди­нений (сварных, клепаных, паяных и т.п.) определить каждый элемент и места их соединения, а для разъемных — выявить все крепежные детали.

Определение последовательности сборки и разборки изде­лия. Это завершающая стадия чтения чертежа.

Рассмотрим пример чтения сборочного чертежа изделия, по­казанного на рис. 14.4.

На сборочном чертеже изображена вилка кабельная угло­вая, что видно из основной надписи. Она является одной из двух частей разъема, применяемого для соединения электри­ческого кабеля. Соединение одной части разъема — вилки с дру­гой частью — розеткой происходит с помощью контакта 1 и гай­ки 2.

На сборочном чертеже даны четыре изображения: полный разрез, часть вида слева, сечение А—А и местный вид Б.

Чтение чертежей условные обозначения. Изображение сварных швов на чертеже

Разберем условные знаки и символы, с помощью которых обозначаются характеристики сварных соединений в технической документации. Все швы делятся на видимые, которые обозначают сплошными линиями на чертеже, и невидимые – для их обозначения используют пунктир. Скрытые места сочленений проходят по обратной стороне изделия, а заметные – по лицевой.

Если одностороннее соединение располагается швом вверх, его также относят к числу лицевых. У двустороннего соединения лицевой шов – тот, который был сделан первым, а для симметричных кромок это может быть любой из них.

Стрелками на чертежах металлоконструкций обозначают линию шва. Также на схемах могут содержаться дополнительные знаки и/или буквенное обозначение типа соединения. Для видимых швов эти данные указываются над «полкой» указателя, а для невидимых – под ней.

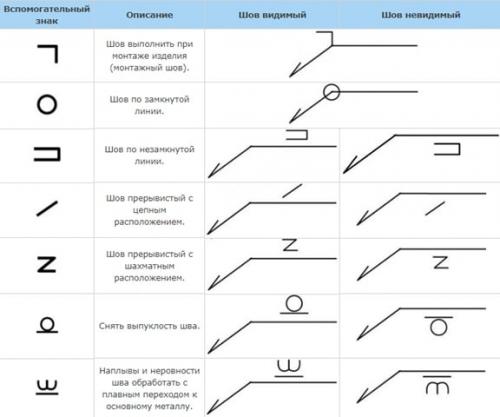

Кроме того, сварные швы часто обозначают при помощи вспомогательных знаков. На рисунке ниже показана стандартная структура условных обозначений – основа, которую по мере надобности дополняют буквами или знаками.

Разберемся, что такое вспомогательные знаки, уже не раз упомянутые в нашей статье. Для наглядности возьмем обозначение «С2». Оно указывает на двусторонний стыковой шов: «С» – буквенное обозначение типа шва, а цифра 2 говорит о сторонах соединения, соответственно единицей мы бы обозначили на чертеже односторонний шов.

Способы сварки также могут маркироваться буквами в технической документации, на которую необходимо опираться в ходе формирования сварных соединений.

Обозначения, принятые для основных способов сварки:

• «А» – автоматическая сварка под флюсом, но без применения флюсовой подушки,
• «Аф» – автоматическая сварка с флюсовой подушкой,
• «ИН» – сварка вольфрамовыми стержнями без проволоки и в защитной газовой среде,
• «ИНп» – сварка вольфрамовыми стержнями с использованием проволоки и в защитной газовой среде,
• «ИП» – сварка в защитной газовой среде плавящимися стержнями,
• «УП» – сварка в среде углекислого газа.

Чтение чертежей для токаря. Чтение чертежей - правила чтения для начинающих

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.



В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж - это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

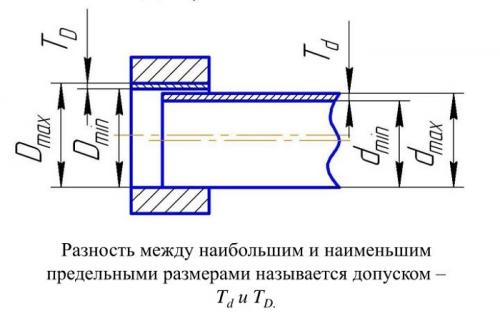

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.



Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

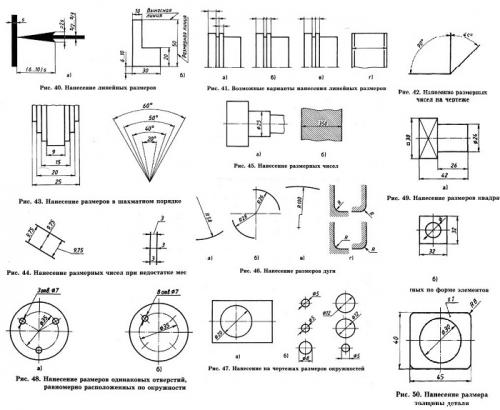

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.



Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

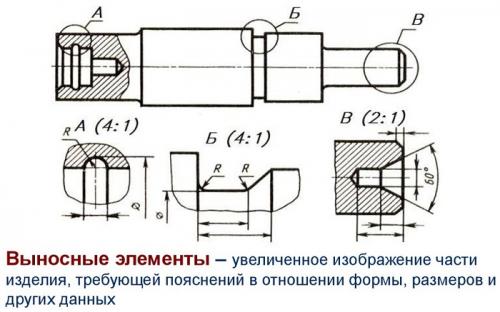

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.



Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Чтение чертежей учебник. Как читать чертежи, Коваленко А.В. Гредитор М.А. 1987

Как читать чертежи, Коваленко А.В., Гредитор М.А., 1987.Во втором издании (1-е изд. 1983 г.) изложены основные требования к оформлению чертежей и технологических документов, установленные действующими стандартами; приведены чертежи различных типовых деталей и даны разъяснения, как быстро и правильно прочитать их. Приведены краткие сведения о стандартах, которые нужно знать станочнику. Показано, как влияет соблюдение технологической дисциплины и обеспечения единства измерений на точность и качество обработанных деталей. Для рабочих-станочников. Глава I. ТРЕБОВАНИЯ К ЧЕРТЕЖАМ И ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ. 1. ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ (ЕСКД). Эта система обеспечивает единство правил выполнения и оформления конструкторской документации; использование документации при проектировании, производстве и передаче ее с одного предприятия на другое без какой-либо переработки и переоформления; использование методов ускоренного изготовления и размножения конструкторских документов; возможность применения вычислительной техники для обработки информации, содержащейся в документации. ЕСКД устанавливает обозначение чертежей, упрощенное изображение типовых деталей и соединений, форму записи технических требований, способ указания допусков и предельных отклонений размеров, допусков формы и расположения и шероховатости поверхностей. Таким образом, ЕСКД создает единый, рациональный и понятный язык конструкторской документации. СОДЕРЖАНИЕ. Введение .Глава I. Требования к чертежам и технологической документации. .1. Единая система конструкторской документации (ЕСКД).2. Параметры шероховатости обработанной поверхности.3. Единая система допусков и посадок СЭВ (ЕСДП СЭВ).Глава II. Чертежи.1. Что указывают на чертеже.2. Чертежи типовых деталей.Глава III. Технологическая документация.1. Назначение технологической документации.2. Терминология ЕСТД.3. Рабочие технологические документы.4. Требования к технологическим документам.5. Требования к графическим документам.6. Базирование и схемы установки деталей.7. Требования безопасности труда.8. Технологическая дисциплина.Глава IV. Техническая документация и качество обработанных деталей1. Общие положения.2. Повышение технологичности конструкций., .3. Обеспечение единства измерений.Приложения. Бесплатно скачать электронную книгу в удобном формате, смотреть и читать: - fileskachat.com, быстрое и бесплатное скачивание. Ниже можно купить эту книгу по лучшей цене со скидкой с доставкой по всей России. - pdf - Яндекс.Диск.

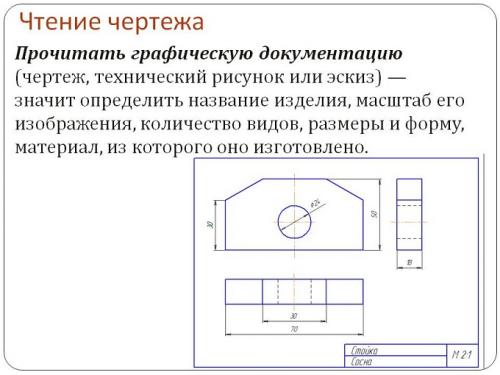

Чтение чертежей для чайников. Порядок чтения чертежей деталей

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.

Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.

Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.

Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

Рассмотрим пример. На рисунке дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб - 1 : 1, т. е. изображение выполнено в натуральную величину.

Чертеж детали, который необходимо прочитать

Чертеж содержит два вида - главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения - цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 - 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 - 5) мм. Между этими цилиндрами находится элемент детали - проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3x45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями - 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 50 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.

Чтение строительных чертежей для начинающих. Общие сведения

Строительное черчение рассматривает правила выполнения чертежей зданий и сооружений.

Все здания и сооружения по функциональному назначению можно разделить на гражданские, промышленные, транспортные и сельскохозяйственные.

Гражданские здания – это жилые и общественные сооружения: жилые дома, гостиницы, общежития, школы, учебные заведения, различные учреждения, банки, театры и кинотеатры, больницы и т.д.

Промышленные здания – фабрики и заводы, производственные комплексы и комбинаты, гидро- и теплоэлектростанции, гаражи, складские помещения и т.д.

Транспортные сооружения – мосты, путепроводы, эстакады, автостанции, стоянки и т.д.

Сельскохозяйственные здания – фермы для содержания животных, склады для хранения сельскохозяйственной продукции, удобрений, кормов, здания для хранения техники и т.д.

Строительные чертежи отличаются большим разнообразием. Они имеют много общего с машиностроительными чертежами, но и имеют много своих специфических особенностей.

Строительные чертежи выполняют по общим правилам прямоугольного проецирования их на основные плоскости проекций.

Проекции здания на чертеже имеют свои названия.

Виды здания сзади, спереди, справа и слева называют фасадами здания . Если фасад выходит на улицу или площадь, такой фасад называют главным . Название фасада на чертеже задают по разбивочным осям, к которым он привязан: «Фасад в осях 1-4» или по оси, вдоль которой он расположен: «Фасад по оси А» (Рисунок 10.1).
Рисунок 10.1 – Фасад жилого дома

Вид на здание сверху называют планом крыши (кровли). План крыши и фасады здания дают представление о форме здания, количестве этажей, наличии балконов и лоджий, расположении входных дверей, размерах здания, а также о его архитектурном облике.

Сведения о расположении отдельных помещений здания, их размерах, о размещении сантехнического оборудования, об основных строительных конструкциях можно получить из планов и разрезов.

Планом здания называется разрез горизонтальной плоскостью, проведенный через оконные и дверные проемы.

Если мысленно рассечь здание горизонтальной плоскостью и отсечь его верхнюю часть, а оставшуюся часть спроецировать на горизонтальную плоскость проекций, то полученное изображение будет планом здания.

Горизонтальные секущие плоскости обычно проводят через окна и двери каждого этажа и получают соответственно планы 1-го, 2-го и последующих этажей. Если планировка 2-го и последующих этажей одинакова, то его вычерчивают 1 раз и называют планом типового этажа. В промышленном здании план выполняют на уровне различных высотных отметок и полученные планы называют по этим отметкам: «План на отм. +6.00» (Рисунок 10.2-10.3).

Рисунок 10.2 – Пример плана этажа
Рисунок 10.3 – Пример совмещения планов этажей

Разрезом называют изображение одной части здания, мысленно рассеченного вертикальной плоскостью. Положение секущей плоскости показывают на плане здания. Разрез называют продольным , если секущая плоскость параллельна продольным стенам здания, и поперечным , если секущая плоскость перпендикулярна продольным стенам. Иногда для получения разреза применяют не одну, а несколько параллельных секущих плоскостей. В таком случае разрез называют ступенчатым (Рисунок 10.4).

Рисунок 10.4 – Пример разреза здания

Направление секущей плоскости для разреза изображают на плане 1-го этажа толстой разомкнутой линией (2s) со стрелками, указывающими направление взгляда наблюдателя. Секущей плоскости присваивают имя, обозначаемое прописными буквами русского алфавита. Это же имя присваивают и разрезу, полученному в результате рассечения объекта секущей плоскостью.

Планы, фасады и разрезы здания называют общими архитектурно-строительными чертежами. На основе общих архитектурно-строительных чертежей здания составляют чертежи и на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению и электроснабжению и др.
