Сборочный чертеж – это конструкторский документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

Сборочный чертеж (рис. 10.13 и рис. 10.15) должен содержать:

- изображение сборочной единицы;

- необходимые размеры;

- номера позиций;

- технические требования;

- техническую характеристику изделия (при необходимости).

Количество изображений должно быть наименьшим, но достаточным для представления расположения и взаимной связи составных частей и обеспечивающим возможность осуществления сборки и контроля сборочной единицы.

Сборочные чертежи выполняют, как правило, с упрощениями, соответствующим требованиям стандартов ЕСКД.

На сборочных чертежах допускается не показывать:

а) фаски, скругления, проточки, углубления, выступы, накатки, насечки и другие мелкие элементы;

б) зазоры между стержнем и отверстием,

в) крышки, кожухи и т.п., если необходимо показать закрытые ими составные части изделия. При этом над изображением депают соответствующую надпись, например: «Крышка поз. 3 не показана»;

г) изделия из прозрачного материала показывают как непрозрачные;

д) при вычерчивании винтовой пружины с числом витков более 4-х показывают с каждого конца 1-2 витка, кроме опорных, и проводят осевые линии (рис. 10.6).

Если диаметр проволоки пружины2 мми менее, то пружину изображают линиями толщиной 0,6 –1,5 мм(рис. 10.7);

е) изделия, расположенные за винтовой пружиной, изображенной лишь сечениями витков, изображают до зоны, условно закрывающей эти изделия и определяемой осевыми линиями сечений витков (см. рис.10.6);

ж) сварное, паяное, клееное и тому подобное изделие из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют в одну сторону, изображая границы между деталями изделия сплошными основными линиями (рис.10.8).

На сборочном чертеже должны быть указаны:

- габаритные размеры изделия (размеры, определяющие внешние очертания изделия);

- установочные и присоединительные размеры (размеры, определяющие величины элементов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию);

- размеры и другие параметры, выполняемые или контролируемые по данному чертежу (например, размеры на рис. 10.9);

- размеры, определяющие положение составных частей изделия относительно друг друга (например,   при сварке, клейке, пайке);

Справочные размеры – это размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом. Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «* Размеры для справок ».

К справочным размерам на сборочном чертеже относятся:

- размеры, перенесенные с чертежей деталей и используемые в качестве установочных и присоединительных;

- габаритные размеры, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких деталей.

На сборочном чертеже все составные части сборочной единицы нумеруют в соответствии с номерами позиций, указанными в спецификации этой сборочной единицы. Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей, и группируют в колонку или строчку по возможности на одной линии (рис. 10.10). Линии-выноски заканчиваются на изображении видимой точкой (или стрелкой, если деталь зачернена).   Линии-выноски не должны пересекаться между собой и быть параллельными линиям штриховки, не должны пересекать, по возможности, размерные линии и элементы изображений. Разрешается делать общую линию-выноску с вертикальным расположением номеров позиций для группы деталей с отчетливо выраженной и исключающей различное понимание взаимосвязью (рис. 10.11). При этом на верхней полке указывают номер позиции той детали, на изображении которой линия-выноска начинается точкой или стрелкой. Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Какие размеры проставляют на сборочном чертеже. Понятие сборочного чертежа

Подобный рисунок представляет собой своего рода инструкцию, где указаны правила сборки механизма, а также входящие в него элементы. При взгляде на чертеж должно быть понятно, как именно связаны между собой части изделия. Механизм обычно изображается с разных ракурсов, чтобы в полной мере охватить составляющие его детали и их соединение с другими.

Сборочный чертеж, помимо рисунка, должен включать в себя:

• информацию, необходимую для того, чтобы контролировать правильность сборки;
• установочные размеры;
• указание деталей, входящих в состав механизма, а также номера их позиций;
• присоединительные размеры;
• информацию о методе установке отдельных частей, выполнения неразъемных соединений;
• габаритные размеры.

Таким образом, по свой структуре сборочный чертеж состоит из иллюстрации и основной надписи. Конструкцию обычно изображают в разрезе. Подобная форма рисунка позволяет показать содержание механизма, точное расположение элементов, их соединение друг с другом внутри изделия.

Дополняет иллюстрацию в сборочном чертеже основная надпись, которая и делает его официальным документом. Графический элемент оформляют в виде рамки таблицы, расположенной в правом нижнем углу. В ячейки штампа вписывают сведения технического и юридического характера, как наименование объекта, масштаб изображаемой сборочной единицы, номер документа, а также имена разработчика и проверяющего.

Оформление чертежа, а также размеры изображения должны строго соответствовать требованиям, установленным ГОСТом. Работа над проектом может осуществляться в двух вариантах: традиционном черчении от руки или создании модели с помощью компьютерной графики.

Номера позиций на сборочном чертеже наносят на полках линий-выносок в. Нанесение номеров позиций

Все составные части сборочной единицы нумеруют в соответствии с номерами позиций, указанными в спецификации. Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей. Одним концом линия-выноска должна заходить на изображение указываемой составной части изделия и заканчиваться точкой, другим — соединяться с горизонтальной полкой. У зачерненных или узких площадей точку заменяют стрелкой (см. поз. 2 на рис. 11.1).

Линии-выноски не должны пересекать изображения других составных частей изделия, пересекаться между собой и пересекать (по возможности) размерные и выносные линии, быть параллельными линиям штриховки; допускается их выполнять с одним изломом (поз. 4 на рис. 11.1). Разрешается делать общую линию-выноску с вертикальным расположением номеров позиций для группы деталей с отчетливо выраженной и исключающей различное понимание взаимосвязью. При этом на верхней полке (рис. 11.4) указывают номер позиции той детали, на изображении которой линия-выноска начинается точкой или стрелкой.Полки располагают параллельно основной надписи вне контура изображения и группируют в колонки и строчки (см. рис. 11.1 и 11.5). Линии-выноски и полки проводят тонкими линиями. Номера позиций записывают размером шрифта в 11/2 — 2 раза большим, чем размер шрифта, принятый для размерных чисел, и указывают на тех изображениях, на которых соответствующие части проецируются как видимые, как правило, один раз. Допускается в обоснованных случаях повторно указывать номера позиций одинаковых составных частей, выделяя их двойной полкой.

Сборочный чертеж спецификация. ОСОБЕННОСТИ ОФОРМЛЕНИЯ СБОРОЧНОГО ЧЕРТЕЖА СПЕЦИФИКАЦИЯ





Сборочный чертеж — документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля (ГОСТ 2.102—68). Каждый сборочный чертеж сопровождают спецификацией.





 СБОРОЧНЫЕ ЧЕРТЕЖИ

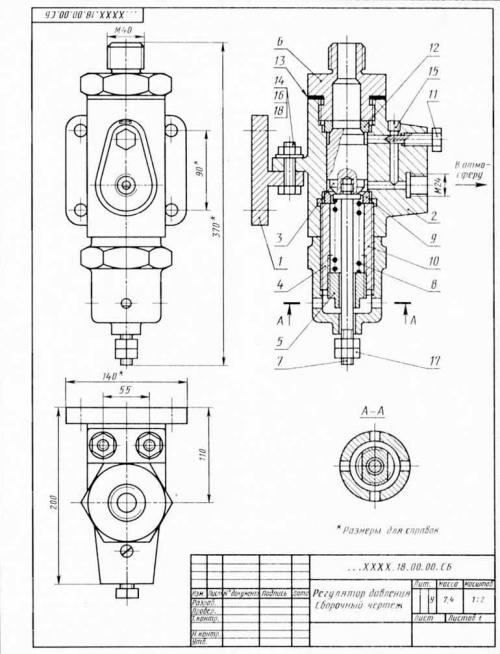

На рис. 452 представлен сборочный чертеж регулятора давления.
Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.
При нормальном давлении газ или воздух, поступающий через штуцер 6, давит на клапан 5, но под действием пружины 8 клапан 3 не открывает отверстие верхнего седла 12. При возрастании давления выше нормального клапан 3 опускается вниз, газ или воздух по каналам корпуса 2 выходит в атмосферу. Иглой 11 регулируют величину выхода газа или воздуха при резком изменении давления, что предотвращает аварию в трубопроводной сети. При большем возрастании давления клапан 3 перекрывает нижнее седло 9. Во время продувки трубопроводной сети необходимо полностью открыть отверстие седла 12 путем подвинчивания гаек 77, шток 7, опираясь на торец стакана , начинает оттягивать книзу клапан 3.
Правила оформления сборочных чертежей устанавливает ГОСТ 2.109—73 (СТ СЭВ 858—78, СТ СЭВ 1182—78, СТ СЭВ 4769—84, СТ СЭВ 5045—85).

Допускается повторно указывать номера позиций одинаковых составных частей, выделяя. Нумерация позиций на чертежах

На ЧОВ и СЧ для всех составных частей изделия наносят номера позиций, указываемые согласно спецификации по принципу свободной нумерации: сначала нумеруют сборочные единицы, затем детали, стандартные изделия и материалы. Нумерацию деталей обычно начинают с основной детали (корпус, основание и т. д.). Детали, стандартные изделия и материалы, входящие в состав сборочных единиц изделия, не нумеруют. Их учитывают в спецификациях и чертежах этих сборочных единиц.

Номер позиции составной части указывают на полке линиивыноски, которая может иметь один излом и наносится сплошной тонкой линией от главного (желательно) или другого изображения, где  эта  часть  является  видимой  и  отображается  с  наибольшей полнотой. Линию-выноску проводят так, чтобы она пересекала как можно меньше изображений других частей изделия, не пересекала другие линии-выноски и по возможности размерные линии, не была горизонтальной,   вертик альной   или   параллельной   линиям штриховки. Один конец линии-выноски связан с полкой, а другой заканчивается точкой на изображении или стрелкой, если деталь зачернена (рис. 13.3).

Полки линий-выносок (рекомендуемая длина 10…12 мм) располагают параллельно основной надписи вне контуров изображения и  группируют  в  колонку  или  строчку  по  возможности  на  одной прямой (рис. 13.3, 13.18, 13.26).

Шрифт номеров позиций должен быть на один два размера больше шрифта, принятого для размерных чисел на этом чертеже.

Для группы крепежных деталей, относящихся к одному и тому же месту крепления (рис. 13.18), и для группы деталей с отчетливо выраженной взаимосвязью допускается делать общую линиювыноску с вертикальным расположением номеров позиций и вертикальной линией, проходящей через концы полок. В этом случае на верхней полке указывают номер позиции той детали, на изображении которой начинается линия-выноска.

Номера позиций наносят, как правило, один раз. Допускается повторно указывать номера позиций одинаковых составных частей, выделяя все повторяющиеся номера позиций двойной полкой.
