Вид - это изображение обращенной к наблюдателю видимой части поверхности предмета. Виды разделяют на основные, дополнительные и местные .

Основные виды

Проекции предмета, полученные на гранях куба (см. рис. 2), развернутых в одну плоскость, называются основными видами . На рис. 4 приведена схема расположения основных видов на чертеже и их наименование.

Наименование каждого вида определяется направлением взгляда наблюдателя при проецировании. За основу построения чертежа принимают вид спереди - главный вид предмета. Все шесть видов располагаются в проекционной связи относительно главного вида. Такое расположение видов утверждено ГОСТ 2.305 - 2008 и является обязательным при выполнении чертежей. Нарушение проекционной связи в расположении видов допускается при действительной необходимости в этом. Видимые контуры предмета на чертеже принято изображать основной линией (сплошной толстой линией толщиной от 0,5 до 1,4 мм включительно), контуры невидимых поверхностей - штриховой линией. Оси симметрии изображений и центровые линии окружностей показывают штрихпунктирной линией. Штриховые и штрихпунктирные линии выполняют линией в 2 … 3 раза тоньше основной линии. Начертание линий дано в ГОСТ 2.303 - 68 .

Контуры граней куба и линии проекционной связи на чертежах не изображают.

При выполнении чертежа любого технического изделия необходимо руководствоваться очень важным стандартным правилом: количество изображений па чертеже должно быть минимальным, но достаточным для полного представления о конструкции всех элементов предмета. Анализ основных видов на рис. 4 показывает, что вид справа несет такую же информацию о форме предмета, что и вид слева. То же можно сказать о видах снизу и сверху, сзади и спереди. Таким образом, для рассматриваемого предмета можно ограничиться тремя основными видами: спереди, сверху и слева (рис. 5).

Рис. 5. Оптимальное количество видов предмета, показанного на рис. 2

Рассмотрим обозначение основных видов. Если основные виды находятся в проекционной связи с главным видом (т. е. так, как показано на рис. 4 и рис. 5), то они не обозначаются.

На практике иногда приходится отдельные основные виды располагать на чертежах с нарушением их проекционной связи с главным видом. Как правило, это выполняют с целью уменьшения формата чертежа, что достигается рациональной компоновкой изображений. Рациональной считается такая компоновка, при которой изображения располагаются на поле чертежа равномерно, т. е. приблизительно с одинаковым расстоянием между ними и от изображений до внутренней рамки чертежа. Рассмотрим этот случай. Пусть предмет имеет форму, для пояснения которой на чертеже необходимо построить четыре основных вида. При стандартном расположении видов они заполнят поле чертежа нерационально (рис. 6). Если же вид справа разместить под видом слева, то изображения займут меньший формат и будут расположены на нем рационально (рис. 7).

Рис. 6. Нерациональная компоновка основных видов при их стандартном расположении.

Рис. 7. Рациональная компоновка основных видов (вид справа находится не в проекционной связи с главным и должен быть обозначен)

Если какой-либо основной вид не находится в проекционной связи с главным, то он должен быть обозначен (см. вид справа на рис. 7):

• должно быть указано стрелкой около соответствующего вида (как правило главного) направление проецирования;
• над стрелкой и построенным по указанному стрелкой направлению видом должна быть нанесена одна и та же прописная буква русского алфавита.

Для обозначения основных, местных и дополнительных видов, а также разрезов и сечений, применяют прописные буквы русского алфавита, кроме букв Ё, 3, Й, О, Ч, X, Ь, Ы, Ъ, начиная с буквы А в порядке их расположения без пропусков и повторений.

Стрелки, применяемые для указания направления взгляда, должны иметь форму и размеры, приведенные на рис. 8, а. На рис. 8, б, в даны другие варианты начертания стрелок.

Выносная линия на чертеже. ГОС. 303-68 Линии

Категории:

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 1, 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1-9.

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).



5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Таблица 1. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий

№ п.п.	Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
1	Сплошная толстая основная		S	Линия видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2	Сплошная тонкая		От S/3 до S/2	Линия контура наложенного сечения Линии размерные и выносные Линии штриховки Линии - выноски Полки линий - выносок и подчеркивание надписей Линии для изображения пограничных деталей ("обстановка") Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3	Сплошная волнистая		От S/3 до S/2	Линии обрыва Линии разграничения вида и разреза
4	Штриховая		От S/3 до S/2	Линии невидимого контура Линии перехода невидимые
5	Штрих - пунктирная тонкая		От S/3 до S/2	Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6	Штрих - пунктирная утолщенная		От S/2 до 2S/3	Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция")
7	Разомкнутая		От S до 1,5 S	Линии сечений

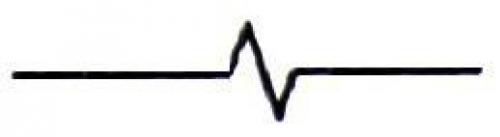

8	Сплошная тонкая с изломами		От S/3 до S/2	Длинные линии обрыва
9	Штрих - пунктирная с двумя точками тонкая		От S/3 до S/2	Линии сгиба на развертках Линии для изображения частей изделия в крайних или промежуточных положениях Линии для изображения развертки совмещенной с видом

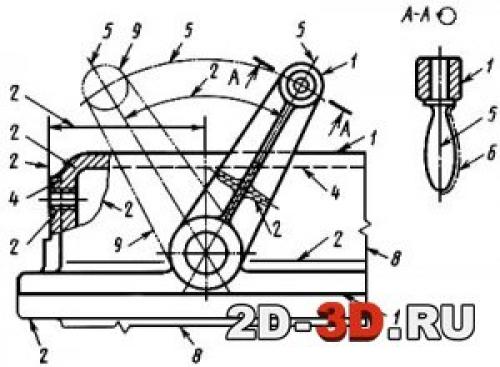

Черт. 1



Примечание. Номера позиций на черт. 1-9 соответствуют номерам пунктов табл. 1.

(Измененная редакция, Изм. № 1).

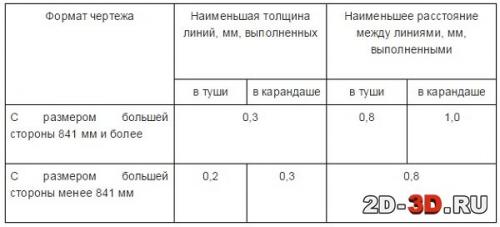

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

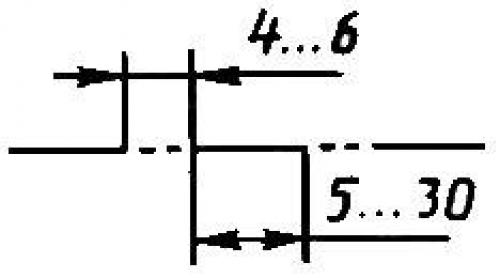

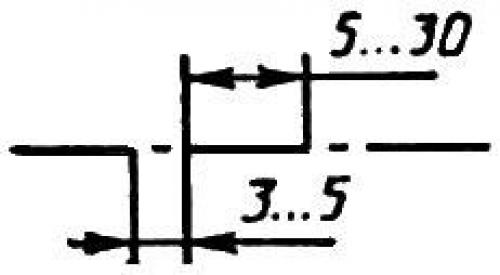

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

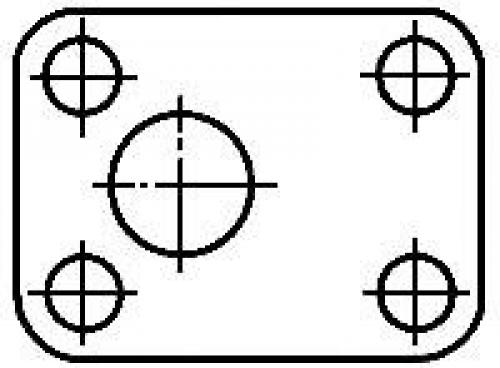

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

Правила нанесения размеров на чертежах. . Основные правила нанесения размеров

Что показывают линейные размеры? Что обозначают угловые размеры?
• Вы узнаете: для чего необходимо наносить размеры на чертежах деталей, каковы правила их нанесения, какие ошибки встречаются в нанесении размеров.
• Вы научитесь: рационально наносить размеры на чертежах деталей.

Вступление

Для того чтобы наиболее точно и качественно изготовить изделие или деталь, на чертеже проставляют (наносят) размеры. Нанесение размеров на чертежах является очень ответственной операцией, т. к. это существенно влияет на легкость чтения чертежа и качество выполнения изделия на производстве. Размеры на чертежах изделий наносятся по определенным правилам. Эти правила установлены стандартом ГОСТ 2.307-2011 ЕСКД. Нанесение размеров .

Размер — числовое значение линейной величины (диаметра, длины и т. п.) в выбранных единицах измерения .

Размеры бывают линейные (мм) — длина, ширина, толщина, высота, радиус, диаметр и угловые (°) — размеры углов.

Помните! Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Общие правила нанесения размеров.

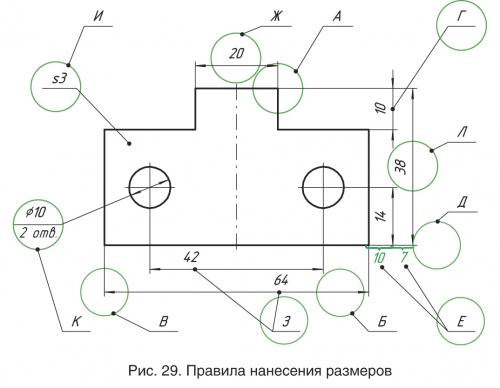

Процесс нанесения размеров складывается из двух этапов: проведение выносных и размерных линий и написание размерных чисел (рис. 29).

• Границы измерения размера указывают выносными и размерными линиями, линиями-выносками. Линии наносят с помощью тонких сплошных линий.
• Выносную линию наносят перпендикулярно отрезку контура изображения, размер которого измеряют (А).
• Размерную линию проводят параллельно отрезку, размер которого определяют (Б
Размерная линия с обеих сторон ограничена стрелками (В) (рис. 30).
• Если длина размерной линии небольшая и стрелки не помещаются между выносными линиями, их наносят с внешней стороны от выносных линий (Г).
• Выносная линия должна выходить за стрелку на 1,5—2 мм (Д).
• Минимальное расстояние между размерной линией и измеряемым отрезком — 10 мм, между параллельными размерными линиями — 7 мм (Е).
• Размерные числа наносят над размерной линией ближе к середине, на расстоянии 0,5—1 мм от нее. Размер шрифта для размерного числа 5  (Ж).
• Если на чертеже несколько параллельных размерных линий, то размерные числа наносят в шахматном порядке (З).
• При изображении детали в одной проекции указывают ее толщину (И).
• Величину диаметра окружности показывают размерной линией, проведенной через центр окружности. Стрелки размерной линии упираются в окружность с внутренней или наружной стороны (К). Размеры повторяющихся одинаковых окружностей наносят один раз с указанием их количества. Например, «Ø10 2 отв.» означает: 2 отверстия диаметром 10 мм.
• Каждый предмет имеет габаритные (наибольшие) размеры — длину, высоту и ширину (толщину). Габаритные размеры всегда больше других, поэтому на чертеже их располагают дальше от изображения, чем остальные (Л).

Помните!

• По возможности размерные линии должны располагаться вне контура изображения. Необходимо избегать пересечения размерных и выносных линий.
• Размерные числа при вертикально расположенной размерной линии пишут слева от нее снизу вверх. Они не должны касаться размерной линии или пересекать ее.
• Каждый размер наносится на чертеже один раз и как можно ближе к тому элементу, величину которого он определяет.
• Линейные размеры указываются в миллиметрах без указания единицы измерения.

Правила нанесения размеров на строительных чертежах. ПРАВИЛА ПРОСТАНОВКИ РАЗМЕРОВ, ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК, УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ НА ПРОЕКЦИОННЫХ ИЗОБРАЖЕНИЯХ

Размеры на чертежах наносят по ГОСТ 2.307—2011 с учетом требований ГОСТ 21.501—2011 для строительных чертежей.

Правила нанесения размеров и предельных отклонений на чертежах и других технических документах установлены стандартом для всех отраслей промышленности и строительства.

• 1. Размерные числа, нанесенные на чертеж, служат основанием для определения величины изображаемого изделия и его элементов.
• 2. На чертеже должно быть минимальное число размеров, но достаточное для изготовления и контроля изделия.
• 3. На изображениях могут быть проставлены размеры, не подлежащие выполнению по данному чертежу, так называемые справочные, которые даются для большего удобства пользования чертежом. Справочные размеры на чертеже отмечают значком «*», а в технических требованиях записывают: «Размеры для справок». На строительных чертежах справочные размеры отмечают и оговаривают только в случаях, предусмотренных в соответствующих документах, утвержденных в установленном порядке.
• 4. Не допускается повторение размеров одного и того же элемента на разных изображениях. Исключение составляют строительные чертежи, на которых можно повторить размеры, если это вызывается необходимостью.
• 5. Не допускается нанесение размеров на чертежах, не являющихся строительными, в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный. На строительных чертежах размеры наносят в виде замкнутой цепи.
• 6. Для всех размеров, нанесенных на рабочих чертежах, указывают предельные отклонения.

Виды размеров на чертеже. ОСНОВНЫЕ ТРЕБОВАНИЯ

1.1. Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.

Исключение составляют случаи, предусмотренные в ГОСТ 2.414-75; ГОСТ 2.417-78; ГОСТ 2.419-68, когда величину изделия или его элементов определяют по изображениям, выполненным с достаточной степенью точности.

Основанием для определения требуемой точности изделия при изготовлении являются указанные на чертеже предельные отклонения размеров, а также предельные отклонения формы и расположения поверхностей.

1.2. Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

1.3. Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными.

1.4. Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «* Размеры для справок». Если все размеры па чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают: «Размеры для справок».

На строительных чертежах справочные размеры отмечают и оговаривают только в случаях, предусмотренных в соответствующих документах, утвержденных в установленном порядке.

1.5. К справочным относят следующие размеры:

а) один из размеров замкнутой размерной цепи. Предельные отклонения таких размеров на чертеже не указывают (черт. 1);

___________

* Размеры для справок.

Черт. 1

б) размеры, перенесенные с чертежей изделий-заготовок (черт. 2);

___________

* Размеры для справок.

Черт. 2

в) размеры, определяющие положение элементов детали, подлежащих обработке по другой детали (черт. 3);

___________

1* Размеры для справок.

2** Обработать по сопрягаемой детали (или по дет…).

Черт. 3

г) размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции, например, ход поршня, ход штока клапана двигателя внутреннего сгорания и т. п.;

д) размеры на сборочном чертеже, перенесенные с чертежей деталей и используемые в качестве установочных и присоединительных;

е) габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких деталей:

ж) размеры деталей (элементов) из сортового, фасонного, листового и другого проката, если они полностью определяются обозначением материала, приведенным в графе 3 основной надписи.

Правила нанесения размеров на чертежах гост. Основные положения стандарта

Основанием для определения величины изделия и его элементов служат размерные числа, нанесенные на чертеже. Размеры всегда указывают истинные независимо от того, в каком масштабе и с какой точностью выполнено изображение. Размеры должны быть назначены и нанесены так, чтобы по ним можно было изготовить деталь, не прибегая к подсчетам.

Размеров должно быть минимальное количество, но достаточное для изготовления и контроля изделия . Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертеж читают в отсутствии автора.

Согласно ГОСТ 2.307-2011 — «Нанесение размеров и предельных отклонений» линейные размеры на чертеже приводят в миллиметрах, без обозначения единицы измерения. Угловые размеры указывают в градусах, минутах, секундах с обозначением единицы измерения. Каждый размер наносят на чертеже, в основной надписи только один раз, повторять его недопустимо.

При указании размеров прямолинейных отрезков размерные линии проводят параллельно этим отрезкам на расстоянии не менее 10 мм от линии контура и 7 мм друг от друга, а выносные линии проводят перпендикулярно размерным. Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Стрелка размерной линии должна иметь длину не менее 2,5 мм и угол при вершине около 20° (Рисунок 3.1). Размеры и форма стрелок должна быть одинаковыми на всем чертеже.

Размерные Линии. Нанесение размеров

Правильное нанесение размеров на чертеже имеет огромное значение. Чертеж без размеров дает лишь представление о форме изображенной на ней детали. Он не имеет практического значения, так как по нему не может быть изготовлена данная деталь. Правильно проставленные размеры на чертеже обеспечивают соблюдение наиболее рациональной технологии и точности изготовления.

Нанесение размеров регламентировавно ГОСТ 2.307-68 для всех отраслей промышленности. Различают размеры рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле), и справочные, указываемые только для большего удобства пользования чертежом. Справочные размеры отмечают знаком «*», а в технических требованиях, располагаемых над основной надписью, записывают: «* Размер для справок». Не допускается повторять размеры одного и того же элемента на разных изображениях. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые – в градусах, минутах и секундах, например: 4°; 10°30`24``. Размерные числа наносят над размерной линией, возможно ближе к середине; Высота размерного числа равна 5 мм и отстоит от размерной линии на расстояние 1 мм; Размерные числа не допускается разделять или пересекать линиями чертежа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерывают; Размеры, относящиеся к одному и тому же элементу (пазу, выступу, отверстию) рекомендуется группировать в одном месте. Располагая на том изображении, на котором диаметрическая форма данного элемента показана наиболее наглядно; Размеры двух симметрично расположенных элементов изделия наносят один раз без указания их количества, группируя в одном месте все размеры; При нанесении радиального размера перед размерным числом наносят букву R; При нанесении диаметрального размера перед размерным числом указывают знак диаметра Ǿ; При проведении нескольких радиусов из одного центра размерную линию не располагают на одной прямой.

Как проводят размерную линию для указания размера отрезка. ГОС. 307-68 Нанесение размеров и предельных отклонений

Категории: Госты



ЕСКД ГОСТ 2.307-68 Нанесение размеров и предельных отклонений



Чтобы рационально наносить и правильно читать размеры, нужно изучить некоторые условности, установленные ГОСТ2.307-68 "Нанесение размеров и предельных отклонений". Рассмотрим некоторые основные положения этого стандарта и рекомендации справочной и учебной литературы:



Основные требования



Для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.

Исключение составляют случаи, предусмотренные в ГОСТ 2.414-75; ГОСТ 2.417-78; ГОСТ 2.419-68, когда величину изделия или его элементов определяют по изображениям, выполненным с достаточной степенью точности

Требуемая точность изделия при изготовлении задается указанием на чертеже предельных отклонения размеров, а также предельных отклонений формы и Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «* Размеры для справок». Если все размеры на чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают: «Размеры для справок».

На чертежах изделий у размеров, контроль которых технически затруднен; наносят знак «*», а в технических требованиях помещают надпись «Размеры обеспеч. инстр.». Указанная надпись означает, что выполнение заданного чертежом размера с предельным отклонением должно гарантироваться размером инструмента или соответствующим технологическим процессом.

Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры (перенесенные с чертежей изделий-заготовок, размеры деталей (элементов) из сортового, фасонного, листового и др.проката).

Если в технических требованиях необходимо дать ссылку на размер, нанесенный на изображение, то этот размер или соответствующий элемент обозначают буквой, а в технических требованиях помещают запись, аналогичную приведенной на рисунке 1.





Рисунок 1. Пример оформления ссылки на размер в технических требованиях

Линейные размеры и их придельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения. Если на чертеже размеры необходимо указать не в миллиметрах, а в других единицах измерения (сантиметрах, метрах и т.д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м) или указывают их в технических требованиях.

Для размеров и предельных отклонений, приводимых в технических требованиях и пояснительных надписях на поле чертежа, обязательно указывают единицы измерения.

Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°; 4°30?; 12°50?30??; 0°30?40??; 0°18?; 0°5?25??; 0°0?30??; 30°±1°; 30°±10?

Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах.

Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз с учетом возможностей выполнения и контроля этих размеров.







При расположении элементов предмета (отверстий, пазов, зубьев и т. п.) на одной оси или на одной окружности размеры, определяющие их взаимное расположение, наносят следующим способами:

от общей базы (поверхности, оси) - рис. 2а и б; заданием размеров нескольких групп элементов от нескольких общих баз - рис.3; заданием размеров между смежными элементами (цепочкой) - рис.4.



Рисунок 3. Задание размеров нескольких групп элементов от нескольких баз

Рисунок 4. Задание размеров между смежными элементами (цепочкой)

Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный.
Размеры, определяющие положение симметрично расположенных поверхностей у симметричных изделий, наносят, как показано на рисунках 5 и 6.





Рисунок 5. Пример простановки размеров, определяющих положение симметрично расположенных поверхностей у симметричных изделий

Рисунок 6. Пример простановки размеров, определяющих положение симметрично расположенных поверхностей у симметричных изделий

Для всех размеров, нанесенных на рабочих чертежах, указывают предельные отклонения.
Допускается не указывать предельные отклонения:

а) для размеров, определяющих зоны различной шероховатости одной и той же поверхности, зоны термообработки, покрытия, отделки, накатки, насечки, а также диаметры накатанных и насеченных поверхностей. В этих случаях непосредственно у таких размеров наносят знак ? ;
б) для размеров деталей изделий единичного производства задаваемых с припуском на пригонку.

На таких чертежах в непосредственной близости от указанных размеров наносят знак «*», а в технических требованиях указывают:

«* Размеры с припуском на пригонку до дет. ……..»,
«* Размеры с припуском на пригонку по черт. ……..»,
«* Размеры с припуском на пригонку по сопрягаемой детали».
