Типы линий на чертеже и их назначение. Типы линий
Линия является основным элементом чертежа. Для оформления чертежно-графической документации в зависимости от основного назначения линий (ГОСТ 2.303-68) установлены их соответствующие начертания и толщина (табл. 5).
Толщина всех типов линий устанавливается в соотношении с толщиной сплошной основной линии s , которая, в свою очередь, в зависимости от величины и сложности изображения, а также от формата чертежа, должна быть в пределах от 0,6 до 1,5 мм. Рекомендуемая толщина сплошной основной линии – около 1 мм.
Толщина сплошной тонкой, волнистой, штриховой и штрихпунктирной линий равна от s /3 до s /2. Длина штрихов в штриховой линии принимается равной 2-8 мм, расстояние между ними 1-2 мм. Длина штрихов в штрихпунктирной линии должна быть от 5 до 30 мм, расстояние между ними 3-5 мм и в середине точка (или короткий штрих длиной не более 1 мм). Величина штрихов в штриховых и штрихпунктирных линиях выбирается от величины изображения: чем больше длина линии, тем длиннее штрих.
Заметим, что штрихпунктирные линии, применяемые в качестве центровых линий, должны пересекаться между собой длинными штрихами (рис. 7). Штрихпунктирную линию, применяемую в качестве центровой линии окружности с диаметром менее 12 мм, рекомендуется заменять сплошной тонкой линией. Штрихи (также промежутки между ними) должны быть приблизительно одинаковой длины. Осевые и центровые линии должны выходить за контуры детали на 2-5 мм. Пример применения линий на чертеже показан на рис. 8.
Штриховая линия на чертеже. ГОС. 303-68 Линии
Категории:
1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.
Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.
(Измененная редакция, Изм. № 1, 2, 3).
2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1-9.
(Измененная редакция, Изм. № 1).
3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.
(Измененная редакция, Изм. № 3).
4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).
5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.
Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
Таблица 1. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий| № п.п. | Наименование | Начертание | Толщина линии по отношению к толщине основной линии | Основное назначение
|
|---|---|---|---|---|
| 1 | Сплошная толстая основная | S | Линия видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза) | |
| 2 | Сплошная тонкая | От S/3 до S/2 | Линия контура наложенного сечения Линии размерные и выносные Линии штриховки Линии - выноски Полки линий - выносок и подчеркивание надписей Линии для изображения пограничных деталей ("обстановка") Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях | |

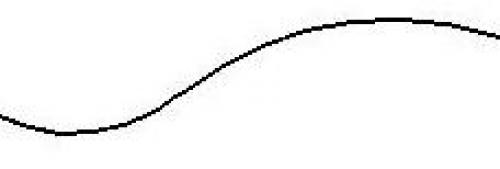

| 3 | Сплошная волнистая | От S/3 до S/2 | Линии обрыва Линии разграничения вида и разреза | |
| 4 | Штриховая |
| От S/3 до S/2 | Линии невидимого контура Линии перехода невидимые |
| 5 | Штрих - пунктирная тонкая |
| От S/3 до S/2 | Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений |
| 6 | Штрих - пунктирная утолщенная |
| От S/2 до 2S/3 | Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция") |
| 7 | Разомкнутая | От S до 1,5 S | Линии сечений | |

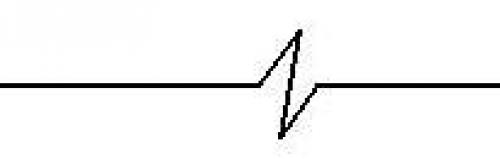

| 8 | Сплошная тонкая с изломами | От S/3 до S/2 | Длинные линии обрыва | |
| 9 | Штрих - пунктирная с двумя точками тонкая |
| От S/3 до S/2 | Линии сгиба на развертках Линии для изображения частей изделия в крайних или промежуточных положениях Линии для изображения развертки совмещенной с видом |
Черт. 1
Примечание. Номера позиций на черт. 1-9 соответствуют номерам пунктов табл. 1.
(Измененная редакция, Изм. № 1).
6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

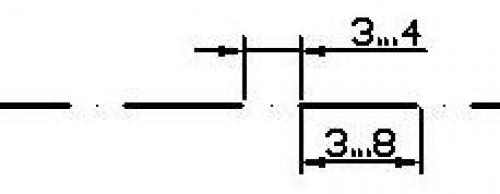

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.
8. Штрихи в линии должны быть приблизительно одинаковой длины.
9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

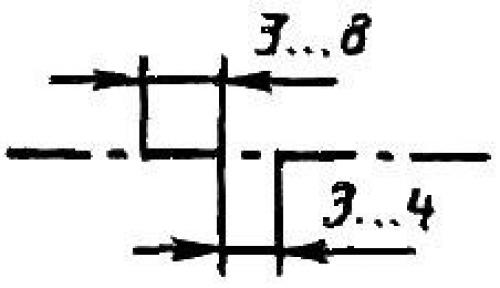

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.
11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).
Типы линий чертежа. Типы линий по ГОС. 303-68*
При оформлении чертежей следует знать типы линий, которые определяет ГОСТ 2.303-68* ЛИНИИ. Правильное использование типов линии, не только показывает Вашу грамотность, но и позволяет сделать чертеж удобным для восприятия.
Толщина линий для всех изображений, выполненных в одном и том же масштабе, должна быть одинаковой.
В строительных чертежах есть некоторые особенности в применении отдельных типов линий.На плане и разрезе здания видимые контуры обводят линиями разной толщины: более толстой линией обводят контуры участков стен, попавшие в секущую плоскость; контуры участков стен, не попавшие в плоскость сечения, обводят тонкой линией. Контуры фасада и проемов обводят основной линией, а заполнение проемов – тонкой. Уровень земли – основнойтолстой линией.
Современные средства печати чертежей позволяют печатать очень тонкие линии, но использовать их в чертежах не следует, т.к.:
— в заводских условиях и условиях стройплощадки, чертежи будут пачкаться, истираться и тонкие линии могут стать нечитаемыми.
— на заводах и строительных площадках приходится изучать чертежи при плохом освещении.
— у рабочих не всегда достаточно хорошее зрение, что бы разглядеть тонкие линии.
Все это может привести к дорогостоящим ошибкам. Формально это не вина проектировщика, но мы делаем проекты для дальнейшего использования этих чертежей людьми. Пусть им будет комфортно работать по нашим чертежам.
Скачать типы линий в формате dwg можно в этом файле:
Ниже приведем типы линий который определяет ГОСТ 2.303-68* в таблице 1
S должна быть в пределах от 0,5 до 1,4 мм
| Наименование | Начертание | Толщина линии по отношению к толщине основной линии | Основное назначение |
| 1. Сплошная толстая основная | S | Линии видимого контура | |
| Линии перехода видимые | |||
| Линии контура сечения (вынесенного и входящего в состав разреза) | |||
| 2. Сплошная тонкая | От S/3 до S/2 | Линии контура наложенного сечения | |
| Линии размерные и выносные | |||
| Линии штриховки | |||
| Линии-выноски | |||
| Полки линий-выносок и подчеркивание надписей | |||
| Линии для изображения пограничных деталей («обстановка») | |||
| Линии перехода воображаемые | |||
| Следы плоскостей, линии построения характерных точек при специальных построениях | |||
| Линии ограничения выносных элементов на видах, разрезах и сечениях | |||
| 3. Сплошная волнистая |  | От S/3 до S/2 | Линии обрыва |
| Линии разграничения вида и разреза | |||
| 4. Штриховая | От S/3 до S/2 | Линии невидимого контура | |
| Линии перехода невидимые | |||
| 5. Штрихпунктирная тонкая |  | От S/3 до S/2 | Линии осевые и центровые |
| Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений | |||
| 6. Штрихпунктирная утолщенная |  | От S/3 до S2/3 | Линии, обозначающие поверхности, подлежащие термообработке или покрытию |
| Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция») | |||
| 7. Разомкнутая |  | От S до Sx1.4 | Линии сечений |
| 8. Сплошная тонкая с изломами |  | От S/3 до S/2 | Длинные линии обрыва |
| 9. Штрихпунктирная с двумя точками тонкая |  | От S/3 до S/2 | Линии сгиба на развертках. |
Осевая линия на чертеже. ЛИНИИ
Для изображения предметов на чертежах ГОСТ 2.303 – 68* устанавливает начертание, толщину и основные назначения линий на чертеже (таблица 1).
Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

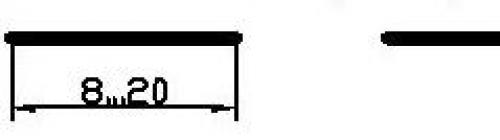

Длина штрихов у штриховых линий должна быть примерно в 10 раз больше толщины штриха, а длина штрихов штрихпунктирной линии выбирается в зависимости от величины изображения. Штрихи в линии должны быть примерно одинаковой длины. Промежутки между ними также должны быть примерно одинаковыми. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм.
Таблица 4 — Линии
| Наименование | Начертание | Толщина линии по отношению к толщине основной линии | Основное назначение |
|---|---|---|---|
| Сплошная толстая основная | S | Линии видимого контура линии перехода видимые, линии контура сечения. | |
| Сплошная тонкая | От S/3 до S/2 | Линии контура наложенного сечения, линии размерные и выносные, линии штриховки, линии-выноски, полки линий-выносок | |
| Сплошная волнистая | От S/3 до S/2 | Линии обрыва, линии разграничения вида и разреза | |
| Штриховая | От S/3 до S/2 | Линии невидимого контура, линии перехода невидимые | |
| Штрихпунктирная тонкая | От S/3 до S/2 | Линии осевые и центровые, линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений. | |
| Штрихпунктирная утолщенная | От S/2 до 2/3*S | Линии, обозначающие поверхности, подлежащие термообработке или покрытию | |
| Разомкнутая | От S до 1,5*S | Линии сечений | |
| Сплошная тонкая с изломами | От S/3 до S/2 | Длинные линии обрыва | |
| Тонкая штрихпунктирная с двумя точками | От S/3 до S/2 | Линии сгиба на развертках, линии для изображения частей изделий в крайних или промежуточных положениях, линии для изображения развертки, совмещенной с видом. |
Штриховая линия. Линии, применяемые на чертежах
При выполнении конструкторских документов применяют линии различной толщины и начертания. Каждая линия имеет свое назначение.
Рассмотрите рисунок выше. Вы увидите, что чертеж содержит разные линии. Для того чтобы изображение было всем понятно, государственный стандарт устанавливает наименование, начертание линий и указывает их основное назначение на чертежах всех отраслей промышленности и строительства.
Сплошная толстая основная линия. Для изображения видимых контуров предметов, рамки и граф основной надписи чертежа применяют линию, называемую сплошной толстой основной. Ее толщина выбирают в пределах от 0,5 до 1,4 мм. Толщина линии обозначается строчной латинской буквой s.
Штриховая линия. Для изображения невидимых контуров предмета применяют линию, называемую штриховой. Штриховая линия состоит из отдельных штрихов (черточек) приблизительно одинаковой длины. Длину каждого штриха выбирают от 2 до 6 мм в зависимости от величины изображения. Расстояние между штрихами в линии должно быть от 1 до 2 мм, но приблизительно одинаковое на всем чертеже. Толщина штриховой линии берется от s/3 до – s/2.
Штрихпунктирная тонкая линия. Если изображение симметрично, как, например, на рис. 4. то на нем проводят ось симметрии. Для этой цели используют штрихпунктирную тонкую линию. Эта линия делит изображение на две одинаковые части. Она состоит из длинных тонких штрихов (длина их выбирается от 5 до 30 мм) и очень коротких штришков (точек) между ними. Расстояние между длинными штрихами от 3 до 5 мм. Толщина такой линии от s/3 до s/2.
Штрихпунктирную тонкую линию используют и для указания центра дуг окружностей (центровые линии). При этом положение центра должно определиться пересечением штрихов, как на рис 3.
Концы осевых и центровых линий должны выступать за контуры изображения предмета, но не более чем на 5 мм.
Сплошная тонкая линия. Толщина ее от s/2 до s/3. Она используется для проведения выносных и размерных линий.
Штрихпунктирная с двумя точками тонкая линия. При построении разверток используют штрихпунктирную с двумя точками тонкую линию для линии сгиба.
Сплошная волнистая линия. Ее используют в основном как линию обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от s/3 до s/2.
В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.
Линии чертежа и их назначение
Основными элементами любого чертежа являются линии. Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.
Изображения предметов на чертеже представляют собой сочетание различных типов линий.
Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями. После проверки правильности формы, размеров, а также компоновки полученного изображения и удаления всех вспомогательных линий чертеж обводят линиями различного начертания и толщины согласно ГОСТ 3456 - 59 . Каждая из таких линий имеет свое назначение.
Сплошная толстая основная линия принята за исходную . Толщина ее S должна выбираться в пределах от 0,6 до 1,5 мм. Она выбирается в зависимости от величины и сложности изображения, формата и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину остальных линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.
Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берется в 2-3 раза тоньше основных линий.
Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.
Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.
Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.
Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.
Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.
